邁騰GTE整車故障檢測實訓臺
[規格型號]: DB-QC93
[產品名稱]: 邁騰GTE整車故障檢測實訓臺
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

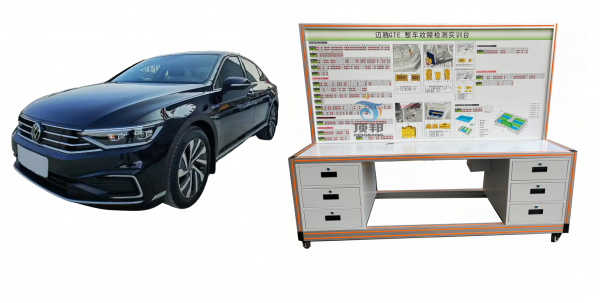

邁騰GTE整車故障檢測實訓臺
一、產品簡介
  邁騰GTE整車故障檢測實訓臺和可正常運行的插電式油電混合動力汽車配合使用,在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰檢測故障教具車,可實現實時檢測與診斷原車、靜態信號參數?蓪刂茊卧饕路進行斷路、短路、虛接、交叉錯接等故障,具備機械故障設置,采用原車整車控制器VCU控制單元、發動機控制單元ECU、變速箱驅動橋制單元ECU、混合動力制單元ECU、動力電池管理系統BMS控制單元、驅動電機控制器控制單元、充配電總成控制單元、自動空調控制單元、EPS轉向控制單元、網關控制單元、智能鑰匙控制單元、車身電器控制單元BCM等的動、靜態信號參數。機械設置系統,采用鍍金U型插頭,設故方法可靠,及具備故障設置功能。單一故障點不少于300路;采用鋁合金框架拼接而成的可移動平臺。
邁騰GTE整車故障檢測實訓臺適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力整車?yán)碚摵途S修實訓的教學需要。
(注:2022款邁騰GTE插電式混合動力汽車需要另外提供);
2022款邁騰GTE插電式混合動力汽車參數:
1、采用車型插電混動發動機排量≥1.4T功率:≥155kw,綜合最大扭矩:≥400N·m,車身尺寸:≥4865mm×1832mm×1469mm,前置前驅,NEDC純電續航里程≥63km,6檔濕式雙離合整車。
2、前置前驅,前麥弗遜獨立懸架,后多連桿式獨立懸掛整車,安全配置主/副駕駛座安全氣囊;ISO-FIX兒童座椅固定裝置;遙控中控門鎖;智能鑰匙系統;動力系統防盜;側碰撞安全傳感器;后碰撞安全傳感器。
二、功能特點
1.通過專用線束與整車連接,斷開專用線束后整車功能完整,保持原車所有功能及線束完整性;
2.整車結構完整,不破壞原車任意一條線束,各控制系統、傳感器、執行器齊全,可正常運行;
3.檢測與設故通過專用插接器將控制信號接回原車控制單元,整車總設故點不少于300個,插頭與原車線束相同,連接線選用國標鐵氟龍汽車專用電線,耐壓不低于600V,確保整車電路信號正常;測量面板上繪制原車控制單元管腳并裝有檢測4mm鍍金端子,直接在端子上測量模塊系統實時信號,掌握不同控制單元參數變化規律;
4.配套測量教板,同步檢測各系統數據流;
5.故障設置區位于平臺后下方采用隱藏推拉門故障設置機構設計,內部安裝機械與無線故障設置系統,并配2mm專用對接線做短路等故障設置,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障;
6.整車控制器VCU控制單元教學實訓系統,可檢測信號含油門踏板,剎車踏板,真空壓力傳感器,剎車真空助力泵,高壓水泵,無極風扇等,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷;
7.動力電池管理系統BMS控制單元教學實訓系統,可檢測信號含直流充電口,交流充電口,動力電池包低壓線束等,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷;
8.驅動電機控制器控制單元教學實訓系統,可檢測信號含電機控制器通信,工作電源和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉混接等故障設置和診斷;
9.高壓充配電總成控制單元教學實訓系統,可檢測信號含充配電總成通信,直流充電口,交流充電口,工作電源和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷;
10.自動空調控制單元教學實訓系統,可檢測信號含冷暖循環電機,內外循環電機,出風口模式循環電機,壓力傳感器,司機駕腳部通道傳感器,司機駕臉部通道傳感器,空調電子膨脹閥,空調壓力溫度傳感器,陽光強度傳感器,蒸發器溫度傳感器,室外溫度傳感器,室內溫度傳感器,電池?zé)峁芾淼碾娮优蛎涢y,水溫傳感器,四通水閥等,可對控制單元主要線路進行斷路、短路、虛接、交叉混接等故障設置和診斷;
11.EPS轉向控制單元教學實訓系統,可檢測信號含EPS通信信號,工作電源和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷;
12.網關控制單元教學實訓系統,可檢測信號含舒適網,動力網,ESC網工作電源和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷;
13.智能鑰匙控制單元教學實訓系統,可檢測信號含車外探測天線,車內探測天線,微動開關,工作電源和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉混接等故障設置和診斷;
14.發動機控制單元ECU、變速箱驅動橋制單元ECU、混合動力制單元ECU教學實訓系統,可檢測信號含發動機控制單元,變速箱驅動橋制單元,混合動力制單元ECU相關聯的信號等,可對控制單元主要線路進行斷路、短路、虛接、交叉混接等故障設置和診斷;
15.車身電器控制單元BCM教學實訓系統,可檢測信號含照明系統,門鎖系統,配電,通信和地線等,可對控制單元主要線路進行斷路、短路、虛接、交叉混接等故障設置和診斷;
16.配備故障設置和考核系統。
17.檢測面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色控制單元插頭插座端子圖;并安裝4mm鍍金檢測端子,學員可通過對照原車電路圖和原車實物,測量和分析各控制系統的工作原理和信號傳輸過程。
18.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建(下側左帶鋼制抽屜2只),耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面裝配25mm厚實木板,方便放置資料、輕型檢測儀器等;
三、基本配置要求
1.整車故障設置與檢測連接平臺(帶雙抽屜)1套:
2.故障設置和考核系統1套;
3.專用無損原車器件的對接線束1套;
4.控制原理圖教板1套;
四、實訓實驗項目要求
1.了解插電式混合動力汽車的技術參數;
2.熟悉各總成零部件的名稱和功能;
3.了解插電式混合動力汽車各總成之間的控制關系;
4.熟悉控制模塊的組成;
5.了解電機控制器模塊的結構和工作原理;
6.掌握電機控制器模塊的檢測方法;
7.了解DC-DC轉換器模塊的結構和工作原理;
8.掌握DC-DC轉換器模塊的檢測方法;
9.了解動力配電箱模塊的結構和工作原理;
10.掌握動力配電箱模塊的檢測方法;
11.了解電池管理單元的結構和工作原理;
12.掌握電池管理單元的檢測方法;
13.熟悉電機總成的結構、工作原理及工作過程;
14.掌握電機總成的檢測方法;
15.了解交流車載慢充的結構和工作原理;
16.掌握交流車載慢充的檢測方法;
17.了解直流快充的結構和工作原理;
18.掌握直流快充的檢測方法;
19.了解檔位控制器的結構和工作原理;
20.掌握檔位控制器的檢測方法;
21.了解主控ECU的結構和工作原理;
22.掌握主控ECU的檢測方法;
23.了解加速踏板的結構和工作原理;
24.掌握加速踏板的檢測方法;
25.了解自動空調的結構和工作原理、掌握自動空調的檢測方法、模擬訓練自動空調的故障診斷與排除。
26.了解網關控制的結構和工作原理、掌握網關控制的檢測方法、模擬訓練網關控制的故障診斷與排除。
27.了解EPS系統的結構和工作原理、掌握EPS系統的檢測方法、模擬訓練EPS系統的故障診斷與排除。
28.了解智能鑰匙控制系統的結構和工作原理、掌握智能鑰匙控制系統的檢測方法、模擬訓練智能鑰匙控制系統的故障診斷與排除。
29.了解BCM控制系統的結構和工作原理、掌握BCM控制系統的檢測方法、模擬訓練BCM控制系統的故障診斷與排除。
30.了解發動機控制系統的結構和工作原理、掌握控制系統的檢測方法、模擬訓練控制系統的故障診斷與排除。
31.了解混合動力HV控制系統的結構和工作原理、掌握控制系統的檢測方法、模擬訓練控制系統的故障診斷與排除。
32.了解變速箱驅動橋TCU控制系統的結構和工作原理、掌握控制系統的檢測方法、模擬訓練控制系統的故障診斷與排除。
