主頁 > 產品介紹 > 電機類實驗室實訓設備 > 電機驅動綜合實訓臺 2025-05-04

[規格型號]：	DBQ-23
[產品名稱]：	電機驅動綜合實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

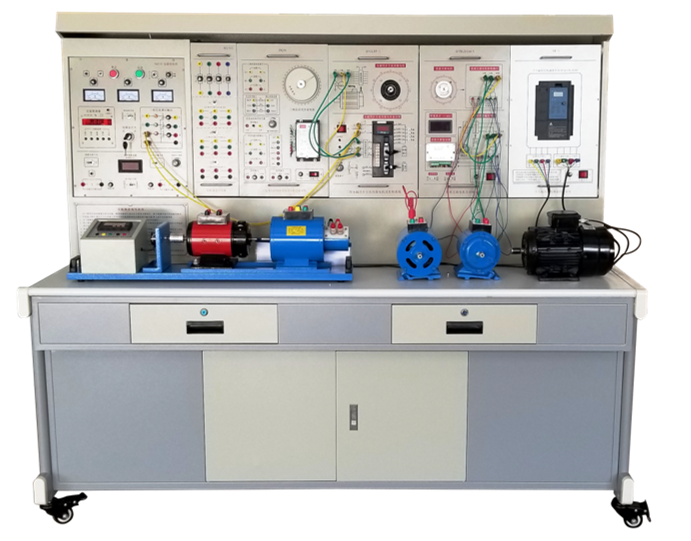

DBQ-23 電機驅動綜合實訓臺

一、設備概述
電機驅動綜合實訓臺是綜合了目前我國高等院校“電機學”、“電機與拖動”、“電機控制”、及“微控制電機”等課程實驗大綱的要求。電機驅動綜合實訓臺特別適用于高等院�，F有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件，該設備也適合新能源汽車專業的電機及驅動基礎實驗設備。

二、設備特點
1、適應性強：電機驅動綜合實訓臺能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
    2、整套性強：電機驅動綜合實訓臺從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
    3、直觀性強：電機驅動綜合實訓臺各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
    4、科學性強：電機驅動綜合實訓臺占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎。
     5、開放性強：電機驅動綜合實訓臺控制屏供電隔離（浮地設計），并設有電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：187×70×158cm3
四、實驗項目
(一) 直流電機實驗
1. 直流電機的認識實驗
2. 直流電機的調速與運行。
3. 直流電機的啟停與換向。
4. 直流電動機脈寬調速、直流調速系統的安裝、調試與檢修。
(二) 異步電機實驗
1.異步電動機的認識
2.三相異步電動機啟動與調速
3.變頻調速系統的安裝、調試與檢修；
(三) 三相異步電機的電氣控制
1.三相異步電動機點動與自鎖控制線路
2.三相異步電動機正反轉控制線路；
3.三相異步電動機順序控制線路；
4.三相異步電動機的Y—△起控制線路；
5.三相異步電動機的能耗制動；
6.兩臺三相異步電動機起動順序控制
8.工作臺往返自動控制實驗；
9.兩地控制線路
(四) 控制電機實訓
1. 步進電機的認識
2. 步進伺服電動機驅動系統的安裝、調試與檢修等。
3. 三相交流伺服電動機控制系統的認識
4.交流伺服電動機驅動系統的安裝、調試與檢修；
5.直流無刷伺服電動機驅動系統的認識
6.直流無刷伺服電動機驅動系統的安裝、調試與檢修；
五、裝置的基本配置介紹
1、DQ01電源控制屏
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{交流電源輸出處設有短路保護功能。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。提供一只數字交流電流表，一只數字交流電壓表。
（2）穩壓電源模塊
1）提供0~15V直流可調電源1路，掛件上提供+24V電源。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破劣覀仍O有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
★（5）實驗室智慧用電安全控制系統(沒有電源總控制臺的情況下，采用單機非聯網控制模式運行）
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間�、�、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5）報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6）用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速光電編碼器及固定電機的鋼導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ09 直流（他）并勵電動機（220V、1.1A、185W、1500r/min）
5、DQ10三相鼠籠式異步電動機（（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
6、DQ22直流數字電壓、毫安、安培表(三只)
（1）直流數顯電壓表一只，測量范圍0-300V。測量精度為0.5級。
（2）直流數顯毫安表一只，測量范圍：0-2000mA。測量精度為0.5級，具有短路保護功能。
（3）直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，，具有短路保護功能。
7、DQ29可調電阻器、電容器
   提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
8、BJDJ-1步進伺服電機控制系統實驗箱
本控制箱提供步進伺服電機及驅動控制系統1套，直流24V電源，直流5V電源，脈沖發生器等。本控制箱可適用于步進電機各種運行方式的控制�？蓪崿F電機的連續運行和可逆運行。
9、JLSF-1型三相交流伺服電機及控制系統
提供三相永磁同步交流伺服電機一臺，提供永磁同步交流伺服驅動控制系統1套，提供±10V，+24V直流電源1套，調速電位器1套。
10、BLDCM-1型三相直流無刷伺服電機及控制系統
提供直流無刷伺服電機及控制系統1套
11、DK28三相異步電機變頻調速系統
提供三菱FR-D720（0.4KW）變頻器1套，調速電位器1只。
12、PWM直流調速系統組件
提供PWM直流電機調速系統1套，電樞電壓DC 0-220V（3A），調速電位器1只。
13、DQ39繼電接觸控制(一)
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均發光二極管指示。
14、DQ39-1 繼電接觸控制(二)
提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
15、DQ39-1 繼電接觸控制(二)
16、護套結構連接線：
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

六、設備配置清單

序號	編號	名稱	數量
1	DQ01	電源控制屏	1套
2	DQ02	實驗桌	1張
3	DQ03-1	固定電機導軌、光碼盤測速系統及智能數顯轉速表	1件
4	DQ09	直流并（他）勵電動機	1臺
5	DQ10	三相鼠籠式異步電動機	1臺
6	DQ20	三相鼠籠式異步電動機（繼電接觸控制用）	1臺
7	DQ22	直流數字電壓、毫安、安培表（三只表）	1件
8	DQ29	可調電阻器、電容器	1件
9	BJDJ-1	步進電機及控制系統	1件
10	JLSF-1	三相交流伺服電機及控制系統	1件
11	DK28	三相異步電機變頻調速系統	1件
12	BLDCM-1	三相直流無刷伺服電機及控制系統	1件
13	PWM-1	PWM直流調速系統組件	1件
14	DQ39	繼電接觸控制(一)	1件
15	DQ39-1	繼電接觸控制(二)	1件
16		實驗指導書（紙質+電子檔）	1套
17		螺絲刀，14扳手及相關易損配件）	1套
18	學生凳	鐵質四腳方凳	2只
19	輔助教學數字資源軟件	（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）（二）正版3D輔助教學軟件（網絡版，提供60個接點）（1）電機與變壓器仿真教學軟件（2）電力拖動仿真教學軟件（3）電工作業培訓仿真教學軟件（包含用電安全與觸電急救）（4）三菱PLC與變頻器仿真教學軟件便于升級）	1套

友情提示：

1、貨品驗收：閣下收貨時請檢查電機驅動綜合實訓臺的貨品外觀，核實電機驅動綜合實訓臺的數量及配件，拒收處于受損狀態的電機驅動綜合實訓臺；

2、質保：頂邦將為閣下提供電機驅動綜合實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電機驅動綜合實訓臺的免費維修，超出條件承諾時提供對電機驅動綜合實訓臺的有償維修；

3、退換貨：閣下單方面原因導致的電機驅動綜合實訓臺選型錯誤或電機驅動綜合實訓臺購買數量錯誤，造成電機驅動綜合實訓臺的退換貨要求，將不被接受；

4、貨期：電機驅動綜合實訓臺的發貨期為參考值，如您需要了解電機驅動綜合實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電機驅動綜合實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電機驅動綜合實訓臺的咨詢。
