1）通過電磁感應裝置的設計，了解麥克斯韋電磁感應定理的內容；
2）理解電磁波輻射原理；了解電磁感應的原理及作用;
3）理解電場與磁場的相互關系，通過接收裝置來驗證電磁場的存在。
二、實驗項目
1）認識電磁波實驗
2）場矢量認知實驗
3）位移電流驗證實驗
4）可視化電磁波感應器制作實驗
5）輻射衰減規律實驗
三、實驗原理
電磁波的磁場、電場及其行進方向三者互相垂直。振幅沿傳播方向的垂直方向作周期性交變，其強度與距離的平方成反比。點亮LED燈需要電流過通過LED，表面LED所連接的電路兩端既要有電壓，且電路又需處于閉合的狀態，需在純電阻電路或線性變化電路當中。當在空間發射電磁波時，把已經做好了的半波天線感應器置放于電磁波中，由電磁波產生的交變電場就能夠在半波天線感應器中產生一個電流，并點亮感應器中的LED，變化電場相當于一種電流，能夠輸送和傳遞能量。
1. 根據麥克斯韋方程
均勻平面電磁波：等相位面是平面，等相位面上場強的振幅處處相等的電磁波。研究條件：
1、研究的空間沒有波源（或遠離波源），無反射體的無限大媒質空間；
2、空間充滿均勻、線性、各向同性媒質；
3、電磁場各分量都隨時間作簡諧變化。
在理想介質中，既沒有電荷，也沒有電流，所以理想介質中的電磁場滿足無源的麥克斯韋方程組。無源無耗媒質中電磁場滿足麥克斯韋方程：
理想介質中，電場強度所滿足的波動方，可以得到理想介質中磁場強度所滿足的波動方程
位移電流密度（電位移隨時間變化率）：
位移電流（電位移通量隨時間變化率）
通過電場中某一截面的位移電流等于通過該截面電位移通量對時間的變化率。
2.就電流的磁效應而言，變化的電場與電流等效，變化的電場產生位移電流。
電流密度：
3.物理意義
極化強度矢量；
表示空間電場的變化；
表示電介質分子中電荷的微觀運動。真空中：
揭示變化電場與電流的等效關系。接收天線最佳接收條件：
1、收發天線與各自相連的饋線阻抗匹配，2、極化匹配，
3、收發天線最大輻射方向?qū)?zhǔn)，接收天線傳輸?shù)浇K端負載上的功率為
弗利斯傳輸公式
為接收功率，
為發射和接收天線的增益，
發射功率，R為收發距離。
隨時變化的電場在空間產生磁場，同樣，隨時間變化的磁場也要在空間產生電場，電場和磁場構成統一的電磁場的兩個不可分割的部分。能夠輻射電磁波的裝置稱為天線，用功率信號發射器作為發射源，通過發射天線產生電磁波，如果將另一副天線置于電磁波中，就能夠在天線體上感生高頻電流，接收天線離發射天線越近，電磁波功率越強，感應電動勢越大。接收天線接收的功率足夠強時，大于5dBm時，肖特基檢波二極管將微波能量轉變?yōu)橹绷麟妷�，終端接上LED燈，電壓達到一定值時可以點亮LED燈，形象直觀的觀察發射天線的方向圖、主瓣、副瓣、后瓣、零點方向、極化等。放大頻率范圍：2350MHz～2450MHz最大輸出功率27dBm，發射天線有四種類型，垂直極化、水平極化、左旋圓極化、右旋圓極化；增益：＞10dBi，在現有配置情況下，最遠可以在170cm處點亮，距離越近燈越亮。也可以將不同的LED組合使用，但點亮距離會稍微減小。

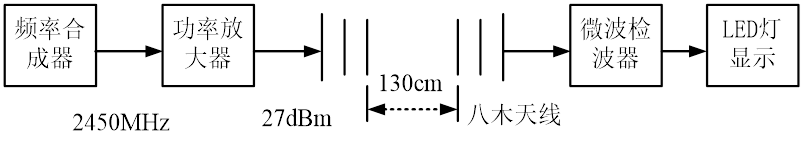

圖1實驗原理框圖

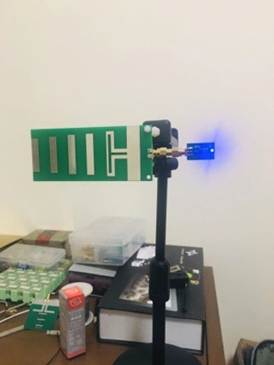

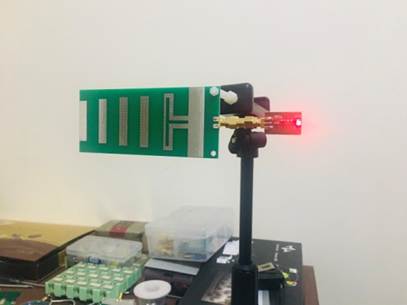

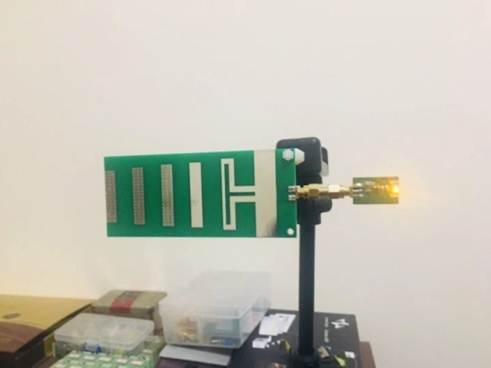

圖2 發射裝置 接收裝置

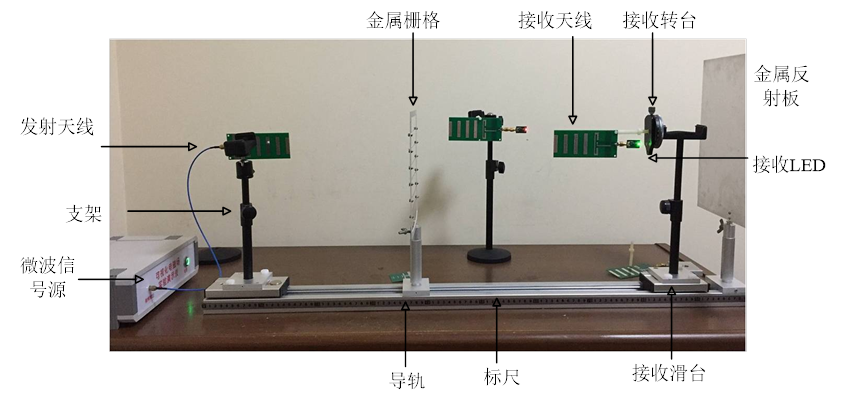

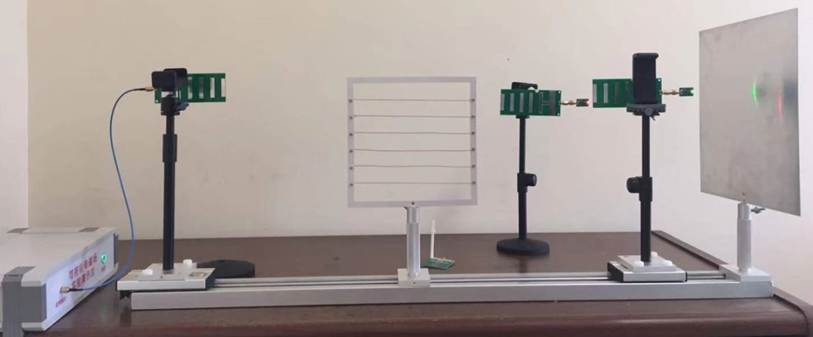

圖3電磁場實驗設備

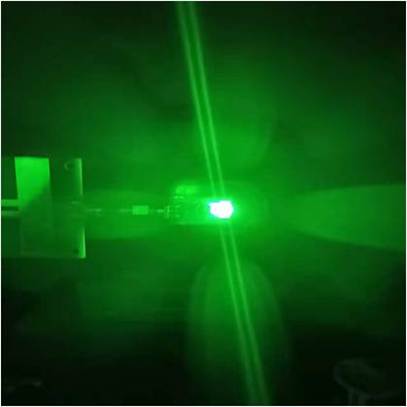

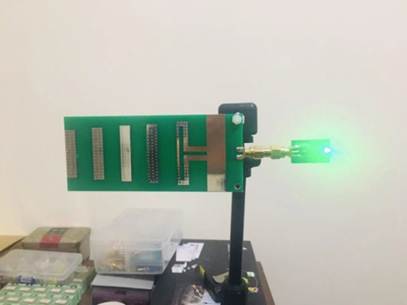

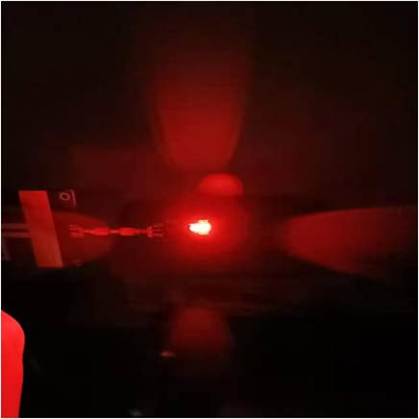

圖4垂直極化天線發射接收為綠色和紅色LED燈

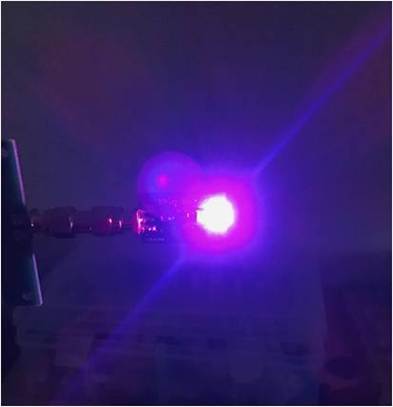

圖5垂直極化天線發射接收為蘭色和黃色LED燈

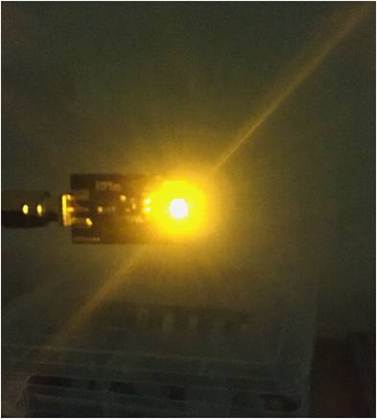

圖6垂直極化天線發射接收為黃色和紅色LED燈
圖7垂直極化天線發射接收為粉紅色和綠色LED燈
接不同顏色LED燈點亮最遠距離
| 天線形式八木天線 | 距離cm | ||
| 水平極化 | 垂直極化 | 45度極化 | |
| 紅色 | |||
| 黃色 | |||
| 橙色 | |||
| 白色 | |||
| 粉紅色 | |||
| 蘭色 | |||
| 綠色 | |||
1、按照標準實驗報告格式要求和內容完成實驗報告；將數據填入表中并繪圖。
2、完成數據整理，分析電磁波的極化形式；對實驗中的現象分析討論。
3、討論不同顏色LED燈點亮最遠距離。
五、注意事項
1.按下按鈕時，若沒有功率輸出，應立即停止發射，檢查射頻電纜接頭與儀器的SMA型接頭是否連接牢固，檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接。
2.盡量減少按下按鈕的時間，以免影響其它小組的測試準確性。
3.測試時盡量避免人員走動，以免人體反射影響測試結果。
