一.概述

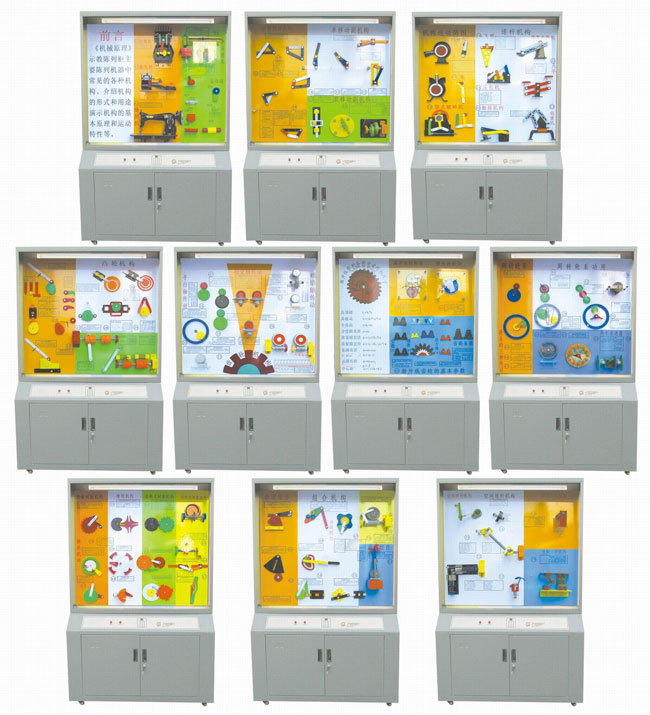

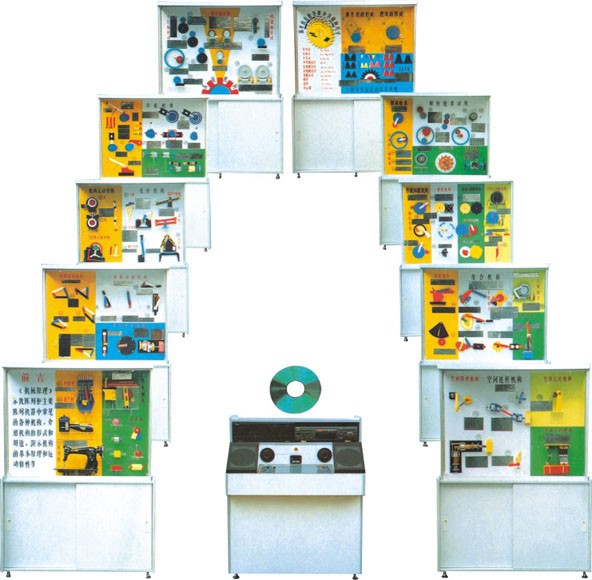

機械原理陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。本機械原理陳列柜共分十個柜，具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由遙控控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，使用本機械原理陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。機械原理陳列柜規格：1200×400×1800mm
機械原理陳列柜，各柜內容如下：
| 序號與名稱 | 陳 列 柜 內 容 |
|
第一柜 機器與機構 |
前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
|
第二柜 平面連桿機構的基本形式 |
鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。 單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構 雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構 |
|
第三柜 平面連桿機構 |
機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。 連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。 |
|
第四柜 凸輪機構的形式 |
盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。 |
|
第五柜 齒輪傳動的各種類型 |
平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。 相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構 相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。 |
|
第六柜 輪系的基本形成 |
漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。 |
|
第七柜 輪系的基本形成 |
周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。 |
|
第八柜 間歇運動機構 |
齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構 |
|
第九柜 組合機構 |
串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。 |
|
第十械 空間連桿機構 |
空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。 |
模具模型,模具教具,模具教學設備,模具拆裝模型
鋁合金模具拆裝模型-冷沖模具系列
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
沖孔模
|
150x90
|
13
|
切邊模
|
200×150
|
|
2
|
落料模
|
150x90
|
14
|
圓筒拉伸模
|
200×150
|
|
3
|
彎曲模
|
150x90
|
15
|
倒裝拉伸模
|
200×150
|
|
4
|
正裝復合模
|
150x90
|
16
|
彎曲級級進模
|
200×150
|
|
5
|
倒裝復合模
|
150x90
|
17
|
落料拉伸復合模
|
200×150
|
|
6
|
拉伸模
|
150x90
|
18
|
異形落料模
|
200×150
|
|
7
|
連續拉延模
|
200x90
|
19
|
方盒拉伸模
|
200×150
|
|
8
|
多工位級進模
|
200x90
|
20
|
壓邊模
|
200×150
|
|
9
|
V型翻板彎曲模
|
200×150
|
21
|
落料沖孔復合模
|
200×150
|
|
10
|
圓管沖模
|
200×150
|
22
|
有凸緣筒拉伸模
|
200×150
|
|
11
|
型滑塊沖模
|
200×150
|
23
|
異形拉伸模
|
200×150
|
|
12
|
兩圓相扣成型沖模
|
200×150
|
24
|
兩次拉伸模
|
200×150
|
鋁合金模具拆裝模型-壓鑄模具系列
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
斜銷抽芯壓鑄模
|
200x200
|
8
|
發動機外殼壓鑄模
|
200x200
|
|
2
|
彎銷延時抽芯壓鑄模
|
200x200
|
9
|
液壓轉頭壓鑄模
|
200x200
|
|
3
|
斜滑塊抽芯壓鑄模（二次分型）
|
200x200
|
10
|
有線信號盒壓鑄模
|
200x200
|
|
4
|
齒軸齒條二次抽芯壓鑄模
|
200x200
|
11
|
外天線蓋壓鑄模
|
200x200
|
|
5
|
活動鑲塊模處抽芯
|
200x200
|
12
|
風扇式壓鑄模
|
200x200
|
|
6
|
斜向定模抽芯
|
200x200
|
13
|
小型汽車部件壓鑄模
|
200x200
|
|
7
|
雙聯齒輪壓鑄模
|
200x200
|
|
|
|
鋁合金模具拆裝模型-壓縮模具系列
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
玩具飛機纖維壓縮模
|
200x200
|
8
|
產品包裝壓縮模
|
200x200
|
|
2
|
樹脂鏡片壓縮模
|
200x200
|
9
|
Logo壓縮模
|
200x200
|
|
3
|
玩具汽車壓縮模
|
200x200
|
10
|
休閑鞋襯件壓縮模
|
200x200
|
|
4
|
卡通玩偶?jí)嚎s模
|
200x200
|
11
|
雙色彩球壓縮模
|
200x200
|
|
5
|
衣服飾件壓縮模
|
200x200
|
12
|
動物玩具壓縮模
|
200x200
|
|
6
|
球形壓縮模
|
200x200
|
13
|
玩具枕頭壓縮模
|
200x200
|
|
7
|
心形壓縮模
|
200x200
|
14
|
拼圖玩具壓縮模
|
200x200
|
鋁合金模具拆裝模型-擠出模具系列
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
擠圓管模
|
200x200
|
9
|
卷材模
|
200x200
|
|
2
|
擠薄板材模
|
200x200
|
10
|
多工位圓棒模
|
200x200
|
|
3
|
擠圓棒模
|
200x200
|
11
|
擠異形片材模
|
200x200
|
|
4
|
擠三角形模
|
200x200
|
12
|
擠異形板材
|
200x200
|
|
5
|
擠梯形模
|
200x200
|
13
|
圓截面多焊條模
|
200x200
|
|
6
|
擠圓環模
|
200x200
|
14
|
復實三管擠塑
|
200x200
|
|
7
|
多層共擠板材模
|
200x200
|
15
|
側向供料棒材模
|
200x200
|
|
8
|
推拉式板片材模
|
200x200
|
16
|
螺旋供料管材模
|
200x200
|
鋁合金模具拆裝模型-氣動成型模具系列
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
擠出吹塑模
|
200x200
|
8
|
真空吹塑模具（凹模成型）
|
200x200
|
|
2
|
中空吹塑模具（平行移動式）
|
200x200
|
9
|
真空吹塑模具（凸模成型）
|
200x200
|
|
3
|
中空吹塑模具（組合式）
|
200x200
|
10
|
真空成型模具（壓縮空氣成型）
|
200x200
|
|
4
|
中空吹塑模具（鑲嵌式）
|
200x200
|
11
|
吹瓶模
|
200x200
|
|
5
|
中空吹塑模具（壓入式）
|
200x200
|
12
|
牙紋吹瓶模
|
200x200
|
|
6
|
中空吹塑模具（上吹口式）
|
200x200
|
13
|
玩具全自動吹塑模
|
200x200
|
|
7
|
中空吹塑模具（下吹口式）
|
200x200
|
|
|
